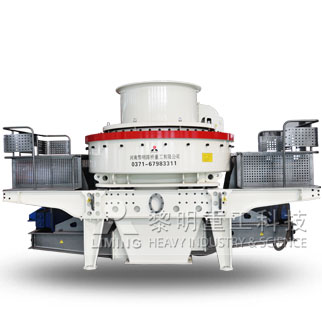

5X制沙机

5X立轴冲击式破碎机,集三种破碎模式于一体,是河南黎明重工吸收国内外******技术基础上结合国内情况研发新型制沙机,是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁。

5X制沙机,集三种破碎模式于一体,是河南黎明重工吸收国内外******技术基础上结合国内情况研发新型制沙机,是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。5X立式冲击破适用不同硬度的各种矿石和岩石,如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业。

1.深腔型转子经过优化设计后,使物料通过量提高约30%。
2.周护板局部磨损后可上下调头使用,提高材料利用率,可提高使用寿命48%以上。
3.组合式锤头设计,只需更换磨损的锤头部分,可降低使用成本30%以上。另外增加了副锤头,有效地防止主锤头磨损后损坏立板。
4.核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。
5.采用菱形冲击块,避免物料冲击磨损后损伤立板。
6.轴承选用日本、瑞典、美国等国际品牌。
7.发射口及内部更流畅的曲线形设计,降低物料的流动阻力,大幅度提高的物料通过能力。
8.两用散料盘,操作简单,实现两种进料方式方便转换。
9.主轴下端特殊的密封结构,******无油封也不漏油。
10.采用日本原装进口配件的液压开盖装置,可方便快捷的移动上盖,使更换检修机体内部机件省工省力。
11.选用高防护等级的电机。该类型电机具有效率高、噪音低等特点。符合国际电工委员会(IEC)标准,F级绝缘, IP54/55防护等级。

5X系列新型制沙机全中心进料物料落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,***后经由下部排料口排出。5X列新型制砂机中心进料伴随环状瀑落进料物料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,首先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,***后经由下部排料口排出。
